PROYECCIÓN CALDWELL
Huesos Craneales • Fronto-occipital • Evaluación de estructuras faciales y orbitarias
Patología Demostrada
Fracturas y alteraciones de los huesos faciales:
- Fracturas orbitarias
- Fracturas de huesos propios nasales
- Fracturas cigomáticas (pómulos)
- Fracturas del hueso frontal
- Alteraciones de senos paranasales
Factores de Exposición
Equipo: Con bucky. Posición: Erecto o decúbito prono.
Tamaño de Placa

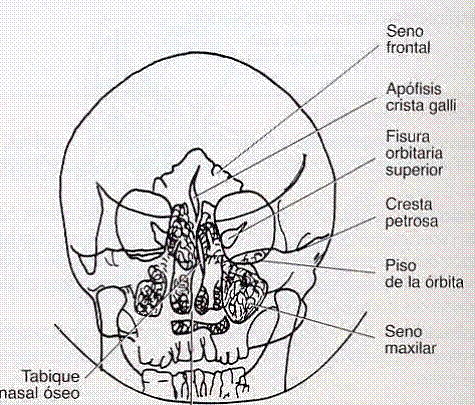

Estructuras Anatómicas Visibles
- Borde orbitario superior e inferior - Contornos orbitales
- Maxilares superiores e inferiores - Arcadas dentarias
- Tabique nasal - Línea media nasal
- Huesos cigomáticos - Pómulos completos
- Espina nasal anterior - Proyección nasal
- Senos frontales y maxilares - Cavidades sinusales
- Órbitas oculares - Cavidades orbitarias
Posicionamiento del Paciente
Dirección del Rayo Central
Angulación caudal de 15°
El rayo central emerge por el nasión (unión frontonasal)
Punto de entrada: Nasion (entre cejas)
Punto de salida: Centro del chasis
Instrucciones al Paciente
"Suspenda la respiración durante la exposición"
Mantener inmovilidad completa durante 1-2 segundos
Consideraciones Técnicas
Trauma Facial
En trauma, evaluar sangrado nasal antes de posición prona.
Calidad de Imagen
Órbitas simétricas, senos frontales nítidos, sin rotación.
Estructuras Dentales
Evaluar relación dientes-senos maxilares.
Caldwell vs Waters
CALDWELL
Angulación: 15° caudal
Punto salida: Nasión
Mejor visualiza: Senos frontales, órbitas
WATERS
Angulación: 37° caudal
Punto salida: Boca
Mejor visualiza: Senos maxilares
